分類
? 電壓輸入范圍90~264VAC
? -20~+60℃工作溫度（參考降額曲線）
? 具有主動式PFC功能，PF值高達0.98
? 效率高達94%,低損耗
? 具有輸過流/過溫/過壓/短路保護功能;
? 自然風冷
? 100%滿載老化
? 3年質保
應用領域：
工業控制設備、機器控制、儀器儀表、電力、新能源等。
參考標準:
IEC/EN/UL/BS EN62368、EN61000、UL508、GB4943
產品描述
CUP-200是一款200W單路輸出的半灌膠電源，輸入電壓90Vac~264Vac，輸出電壓有12V、24V、36V、48V等，全金屬外殼，高效節能的綠色電源，廣泛應用于工業控制設備、機器控制、儀器儀表、電力、新能源等領域。本系列產品具有超高的效率，高達93%的效率可極大的提升電源可靠性和使用壽命。產品安全可靠，緊湊的外殼設計，良好的散熱，保障了本系列產品可長期穩定的工作。

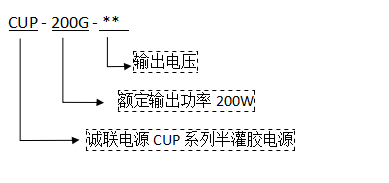

產品命名
電氣參數
型號 | CUP-200G-12 | CUP-200G-24 | CUP-200G-36 | CUP-200G-48 | |
輸入 | 電壓范圍 | 90~264VAC(請參考降額曲線) | |||
輸入電流 | 2.5A/115VAC,1.2A/230VAC | ||||
頻率范圍 | 47~63Hz | ||||
效率(typ.) | ≥91% | ≥94% | ≥94% | ≥94% | |
功率因素 | PF≥0.95/230VAC/0.98/115VAC(滿載） | ||||
漏電流 | <1.0mA/240VAC | ||||
浪涌電流 | 冷機啟動90A/230VAC | ||||
輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
額定電流 | 16A | 8.3A | 5.6A | 4.2A | |
功率 | 192W | 199.2W | 201.6W | 201.6W | |
電壓調節范圍 | 11.4~12.6V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | |
紋波及噪聲 | ≤200mVp-p | ≤200mVp-p | ≤300mVp-p | ≤300mVp-p | |
啟動，上升時間 | 1500ms，90ms/230VAC（滿載） | ||||
保持時間 | 22ms/230VAC（滿載） | ||||
線性調整率 | ±0.5% | ±0.3% | ±0.3% | ±0.3% | |
負載調整率 | ±1% | ±0.5% | ±0.5% | ±0.5% | |
電壓精度 | ±1% | ±1% | ±1% | ±1% | |
環境要求 | 工作溫度及濕度 | -20~60℃20%~95%RH不凝露（詳情參考降額曲線） | |||
儲存溫濕度 | -40~85℃10%~95%RH不凝露 | ||||
振動 | 頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環 | ||||
沖擊 | 加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊 | ||||
海拔高度 | 5000m（2000m以上，每升高100m，環境溫度降低0.5℃) | ||||
電磁兼容 | 電磁兼容發射 | 符合BSEN55032（CISPR32),BSEN61204-3CLASSB; | |||
諧波電流 | EN61000-3-2,3;CLASSA | ||||
電磁兼容抗擾度 | 符合EN61000-4-2,3,4,5,6,8,11;EN55024，EN50082-2,EN61000-3-2,3 | ||||
安規 | 安全規范 | 符合TUVBSEN/EN62368-1,AS/NZ62368.1,UL508, | |||
耐壓 | 輸入--輸出I/P-O/P:3.75KVac；輸入---機殼I/P-FG:1.75kVac；輸出---機殼O/P-FG:0.5kVac每項測試時間為：1min | ||||
絕緣阻抗 | I/P-O/P：100Mohms；I/P-FG：100Mohms；O/P-FG：100Mohms | ||||
保護 | 過壓保護 | 15V±2V | 27V±2V | 42V±2V | 56V±2V |
關斷輸出電壓，異常去除后自動恢復 | |||||
過載保護 | 110~140%打嗝模式，去除過載后自動恢復 | ||||
過溫保護 | 關斷輸出電壓，溫度下降后可自恢復 | ||||
短路保護 | 輸出端短路后電源進入打嗝模式，短路移除后自恢復 | ||||
可靠性 | MTBF | 25℃環境下：≥300000Hrs，MIL-217Method | |||
其他要求 | 尺寸 | 208*57.2*31mm（長*寬*高） | |||
包裝 | |||||
冷卻方式 | t自冷¨風冷 | ||||
備注 | *如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。 *為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。 *開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。
| ||||

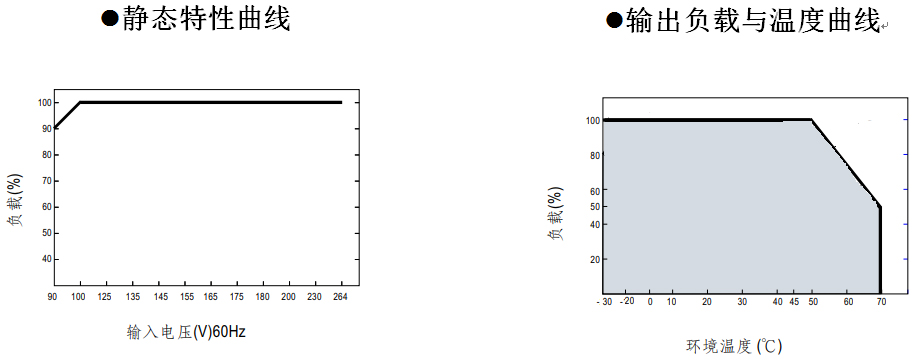

降額曲線

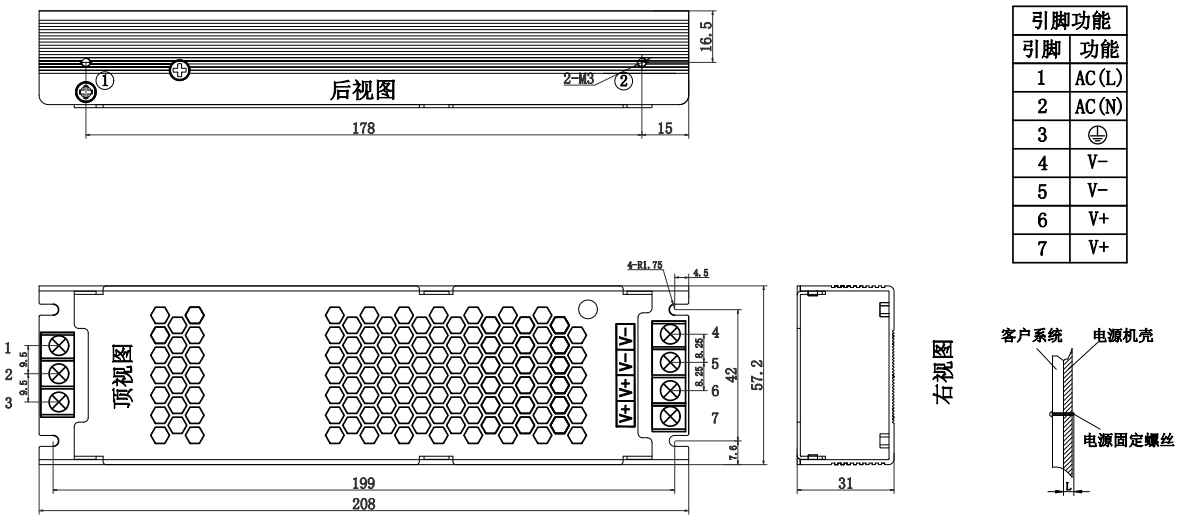

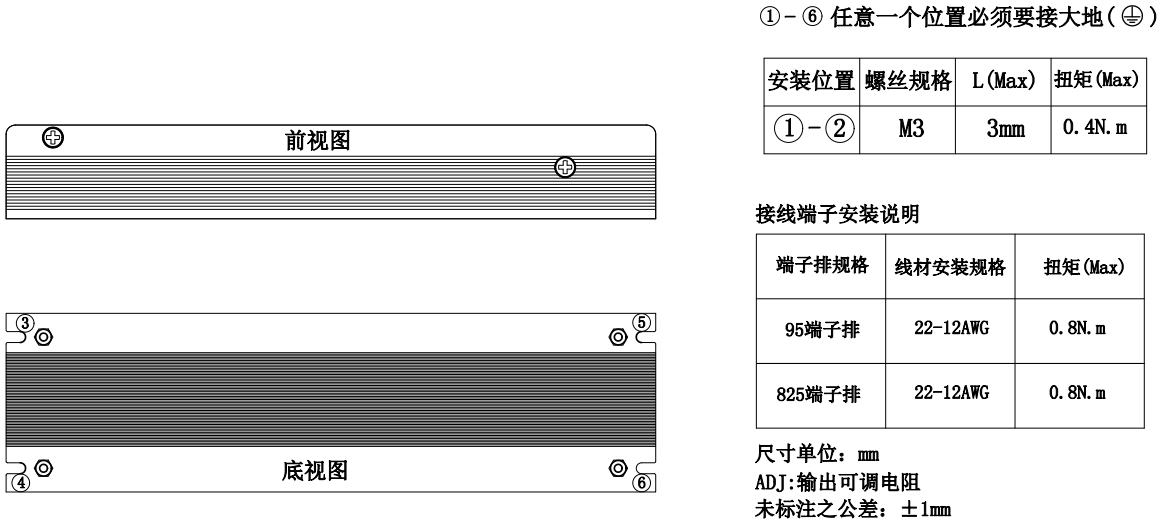

機構尺寸
產品安裝、使用說明：
1、安裝時，請按照安裝方式說明進行安裝。
2、在安裝完畢通電試運行之前，請檢查和校對各接線端子上的連線，確信輸入和輸出、交流和直流、正極和負極、電壓值和電流值等正確，杜絕接反接錯現象的發生，避免損壞電源和用戶設備。
3、通電前請使用萬用表測量火線、零線和接地線是否短路，輸出端是否短路；通電時最好空載啟動。
4、使用時請勿超過電源標稱值，以免影響產品的可靠性。如需要改電源的輸出參數，請客戶在使用電源前向本司技術部門咨詢，以保證使用效果和可靠性。
5、為保證使用的安全性和減小干擾，請確保接地端可靠接地（接地線大于AWG18#）。
6、電源如出現故障，請勿擅自對其維修，請盡快與本司客戶服務部聯系，客服專線：0519-69882516
運輸、儲存：
1、運輸：
本包裝適用與汽車、船、飛機、火車等運輸，運輸過程中應防雨，文明裝卸。
2、儲存：
產品未使用時應存放在包裝箱內，儲存環境溫度和相對濕度應符合該產品的要求，倉庫內不應有腐蝕性氣體或有腐蝕性的化學物品，并且無強烈的機械振動、沖動和強磁場作用。包裝箱應墊離地面至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，勿讓水浸。如果時間過長（1年以上）應經專業人員重新檢驗后方可使用。
